本发明公开了一种机电工程变压器安装装置及使用方法,包括安装底架和外筒,所述安装底架的顶部安装有固定块,且固定块的顶部连接有限位杆,所述限位杆的一侧连接有一号弹簧,且限位杆的一端连接有按压板,所述按压板的一侧连接有变压器本体,且变压器本体的底部连接有连接架。该机电工程变压器安装装置设置有固定块、限位杆、一号弹簧、按压板、外筒、三号弹簧、内杆、支撑盘和二号连接杆,在使用的过程中,变压器本体工作时产生振动,使得外筒对外筒内部的三号弹簧产生压力,三号弹簧收缩的同时产生向上的弹力,对变压器本体进行缓冲减震,同时按压板受振动会带动限位杆拉动一号弹簧,继而一号弹簧拉动限位杆与按压板,减少变压器本体的振动。

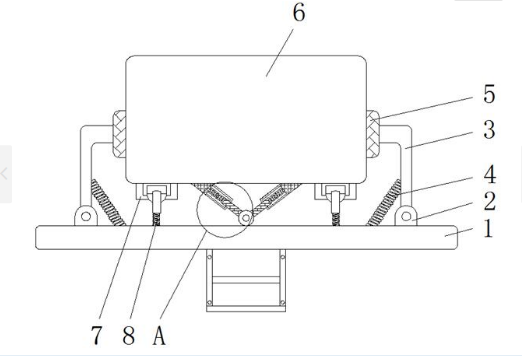

1.一种机电工程变压器安装装置,包括安装底架(1)和外筒(12),其特征在于:所述安装底架(1)的顶部安装有固定块(2),且固定块(2)的顶部连接有限位杆(3),所述限位杆(3)的一侧连接有一号弹簧(4),且限位杆(3)的一端连接有按压板(5),所述按压板(5)的一侧连接有变压器本体(6),且变压器本体(6)的底部连接有连接架(7),所述连接架(7)的一侧连接有一号连接杆(8),且一号连接杆(8)的内部设置有保护盒(9),所述保护盒(9)的内壁连接有二号弹簧(10),且二号弹簧(10)的一端连接有凸块(11),所述外筒(12)的内部安装有三号弹簧(13),且三号弹簧(13)的一端连接有内杆(14),所述内杆(14)的一端连接有连接环(17),且连接环(17)的内壁连接有二号连接杆(16),并且二号连接杆(16)的一侧连接有支撑盘(15)。
2.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述固定块(2)的内壁连接有转轴,且固定块(2)与限位杆(3)通过转轴与一号弹簧(4)构成转动结构。
3.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述连接架(7)的内壁开设有两组通孔,且每组通孔的数量为两个,并且通孔的直径与凸块(11)的直径相匹配。
4.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述一号连接杆(8)的内壁开设有与保护盒(9)相匹配的方形槽。
5.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述的保护盒(9)与凸块(11)通过二号弹簧(10)构成缓冲结构。
6.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述外筒(12)为内部中空的圆筒形结构设计,且外筒(12)与内杆(14)通过三号弹簧(13)弹性连接。
7.根据权利要求1所述的一种机电工程变压器安装装置,其特征在于:所述二号连接杆(16)与支撑盘(15)接触的位置安装轴承,且二号连接杆(16)与内杆(14)通过连接环(17)转动连接。
8.一种基于权利要求1所述的机电工程变压器安装装置的使用方法,其特征在于:具体方法为:变压器本体(6)工作时产生振动,使得外筒(12)对外筒(12)内部的三号弹簧(13)产生压力,三号弹簧(13)受内杆(14)的压力进而收缩,使得三号弹簧(13)产生向上的弹力,对变压器本体(6)进行缓冲减震,同时变压器本体(6)侧边的按压板(5)受振动会带动限位杆(3)拉动一号弹簧(4),同时一号弹簧(4)根据自身的弹力也会拉动限位杆(3)与按压板(5),在一定程度上减少变压器本体(6)的振动,连接架(7)前后设置有两组通孔,将一号连接杆(8)与连接架(7)对接,凸块(11)受到连接架(7)的挤压进而挤压二号弹簧(10),使得二号弹簧(10)收缩,当凸块(11)遇到通孔时便会与连接架(7)卡合,便于对变压器本体(6)进行拆卸维修。
